Jak prawidłowo zaprojektować instalację rekuperacji w domu?

Rekuperator jest ważnym elementem wentylacji mechanicznej, ale sam nie tworzy dobrego systemu. O efekcie decyduje projekt rekuperacji: ilość powietrza w poszczególnych pomieszczeniach, trasy przewodów, opory instalacji, położenie czerpni i wyrzutni, akustyka oraz późniejsza regulacja.

Jeżeli te elementy zostaną przemyślane przed montażem, system ma szansę pracować cicho i przewidywalnie. Jeżeli projekt sprowadza się do wyboru centrali i narysowania kilku przewodów, problemy często wychodzą dopiero po zamieszkaniu w domu.

Projekt rekuperacji zaczyna się od bilansu powietrza

Pierwsze pytanie nie powinno brzmieć „jaki rekuperator kupić?”, tylko „ile powietrza trzeba nawiewać i usuwać z poszczególnych pomieszczeń?”.

Nawiew planuje się przede wszystkim do stref, w których domownicy przebywają przez dłuższy czas - salonu, sypialni czy gabinetu. Wywiew usuwa powietrze z kuchni, łazienek, WC i pomieszczeń gospodarczych. Między tymi strefami musi istnieć możliwość przepływu.

Szczelne drzwi bez podcięcia lub innej drogi transferu potrafią zaburzyć działanie nawet poprawnie rozmieszczonych anemostatów. Dlatego w projekcie trzeba patrzeć na cały kierunek ruchu powietrza przez budynek.

Dobra wentylacja mechaniczna z odzyskiem ciepła jest projektowana dla całego domu, a nie dla pojedynczych pomieszczeń.

Jak wyznaczyć nawiewy i wywiewy?

Punkt nawiewny powinien dostarczać powietrze tam, gdzie będzie ono skutecznie mieszało się z powietrzem w pomieszczeniu, bez powodowania odczuwalnego przeciągu. Wywiew powinien z kolei odbierać powietrze ze stref, w których powstaje wilgoć i zapachy.

Rozmieszczenie punktów zależy od geometrii pomieszczenia, układu mebli i możliwości poprowadzenia kanałów. Nie ma sensu trzymać się jednego schematu, jeżeli wymusza on długie trasy lub kolizje z konstrukcją.

Warto też pamiętać o późniejszym wykończeniu wnętrz. Anemostat zasłonięty wysoką zabudową albo umieszczony w miejscu planowanej szafy może wymagać zmian już po wykonaniu kanałów.

Kanały wentylacyjne: krócej nie zawsze znaczy lepiej

Dobrze zaprojektowana instalacja rekuperacji powinna mieć racjonalne trasy, ale minimalna długość przewodów nie jest celem samym w sobie. Znaczenie mają opory przepływu, liczba zmian kierunku, możliwość regulacji i dostępna przestrzeń.

Projektant powinien uwzględnić średnice lub przekroje przewodów, długości odcinków, rozgałęzienia i sposób prowadzenia kanałów przez stropy czy zabudowy. W miejscach narażonych na różnice temperatur potrzebna jest odpowiednia izolacja.

Akustyka systemu

Hałas może pochodzić z centrali, przepływu powietrza albo przenosić się kanałami między pomieszczeniami. Dlatego projekt powinien uwzględniać prędkości przepływu, tłumienie oraz sposób połączenia centrali z instalacją.

Cichy system to efekt poprawnego doboru przepływów i kanałów, a nie tylko zakupu „cichego” rekuperatora.

Czerpnia i wyrzutnia nie mogą być przypadkowe

Czerpnia ma pobierać możliwie czyste powietrze z zewnątrz, a wyrzutnia odprowadzać powietrze usuwane z domu. Ich lokalizacja musi ograniczać ryzyko ponownego zasysania powietrza wyrzucanego.

Trzeba też uwzględnić położenie okien, innych otworów, potencjalnych źródeł zanieczyszczeń i ukształtowanie elewacji lub dachu. W praktyce lokalizacja tych elementów powinna być uzgodniona jeszcze zanim wykonawca zamknie zabudowę i elewację.

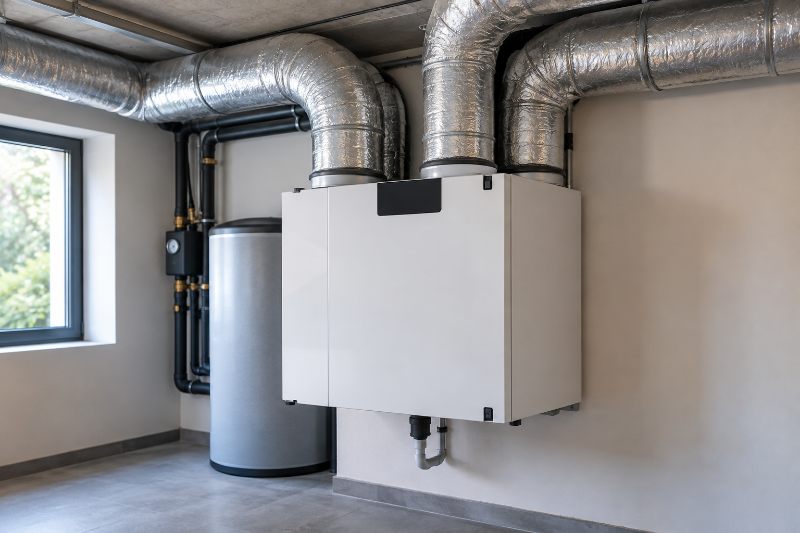

Jak dobrać centralę wentylacyjną?

Wydajność maksymalna z karty katalogowej nie wystarcza do wyboru. Centrala musi zapewnić wymagane przepływy przy oporach rzeczywistej instalacji.

Liczy się spręż dyspozycyjny, poziom hałasu, sprawność odzysku ciepła, pobór energii, sposób filtracji, automatyka oraz dostęp do serwisu. Ważne jest także miejsce montażu. Filtry trzeba wymieniać, urządzenie wymaga przeglądów, a odpływ skroplin i połączenia kanałowe muszą pozostać dostępne.

Zbyt mała centrala może pracować blisko granicy swoich możliwości. Z kolei przewymiarowane urządzenie nie rozwiąże problemów źle zaprojektowanych kanałów.

Co powinien zawierać projekt wentylacji mechanicznej?

Dokumentacja powinna być na tyle konkretna, aby wykonawca nie musiał podejmować kluczowych decyzji „na budowie”. W typowym projekcie warto ująć:

• rzuty z trasami przewodów;
• lokalizację centrali, czerpni i wyrzutni;
• miejsca nawiewów i wywiewów;
• założone przepływy w pomieszczeniach;
• średnice lub przekroje kanałów;
• elementy regulacyjne i tłumiące;
• informacje potrzebne do późniejszego uruchomienia.

Projekt może mieć różną formę graficzną. Ważniejsza od samego formatu jest kompletność danych.

Montaż rekuperacji powinien trzymać się projektu

Zmiany na budowie są czasem nieuniknione. Problem pojawia się wtedy, gdy wykonawca przesuwa trasy, zmniejsza przekroje lub dodaje kolejne kolana bez sprawdzenia wpływu na opory instalacji.

Po wykonaniu kanałów warto skontrolować szczelność połączeń i izolację. Przy centrali trzeba zapewnić miejsce serwisowe, a przewody w strefach narażonych na kondensację wykonać zgodnie z wymaganiami technicznymi.

Sam montaż nie kończy pracy.

Regulacja po uruchomieniu - etap, którego nie warto pomijać

Po włączeniu centrali trzeba sprawdzić rzeczywiste przepływy na punktach nawiewnych i wywiewnych oraz dopasować je do projektu. Bez pomiaru nie ma pewności, że pomieszczenie otrzymuje zakładaną ilość powietrza.

Regulacja może wymagać korekty anemostatów, przepustnic lub ustawień centrali. W rozbudowanym domu drobna zmiana w jednym miejscu może wpływać na pozostałą część instalacji, dlatego warto patrzeć na system całościowo.

Prawidłowe uruchomienie i zbilansowanie instalacji jest tak samo ważne jak projekt kanałów.

Najczęstsze błędy w systemach rekuperacji

Powtarzające się problemy mają zwykle prozaiczne przyczyny: dobór centrali tylko z metrażu, brak bilansu powietrza, zbyt wiele ostrych zmian trasy, brak miejsca serwisowego, niewłaściwe położenie czerpni i wyrzutni albo pominięcie regulacji.

Błędem jest też projektowanie wentylacji po zakończeniu wszystkich innych instalacji. Wtedy kanały muszą „walczyć” o miejsce z elektryką, konstrukcją, zabudową poddasza i sufitami podwieszanymi.

Im wcześniej powstanie projekt, tym większa swoboda w wyborze tras i tym mniejsze ryzyko kosztownych kompromisów.

Rekuperacja Toruń - kiedy najlepiej rozpocząć projekt?

W nowym domu najlepiej zrobić to przed etapem instalacyjnym i przed zamknięciem sufitów. W modernizowanym budynku warto rozpocząć od oględzin i sprawdzenia, gdzie realnie można poprowadzić przewody.

Jeżeli inwestycja dotyczy Torunia lub okolic, projekt rekuperacji w Toruniu powinien uwzględniać zarówno parametry wentylacyjne, jak i konkretny układ budynku. To ważniejsze niż wybór urządzenia na podstawie samej powierzchni domu.

Dobry system rekuperacji jest przewidywalny

Po prawidłowym zaprojektowaniu użytkownik nie powinien zastanawiać się, czy w jednej sypialni brakuje powietrza, a w łazience system ledwo radzi sobie z wilgocią. Przepływy mają być zgodne z założeniami, a centrala powinna pracować w rozsądnym zakresie.

Projekt, dobór urządzenia, montaż i regulacja są więc kolejnymi etapami jednego procesu. Pominięcie któregokolwiek z nich zwiększa ryzyko, że nawet drogi sprzęt nie zapewni oczekiwanego komfortu.
